| ब्रांड नाम: | GKG |
| मॉडल संख्या: | G5 |
| एमओक्यू: | 1 |
| मूल्य: | 21150 |
| पैकेजिंग विवरण: | वैक्यूम पैकिंग प्लस लकड़ी के बॉक्स पैकिंग |
| भुगतान की शर्तें: | टी/टी |

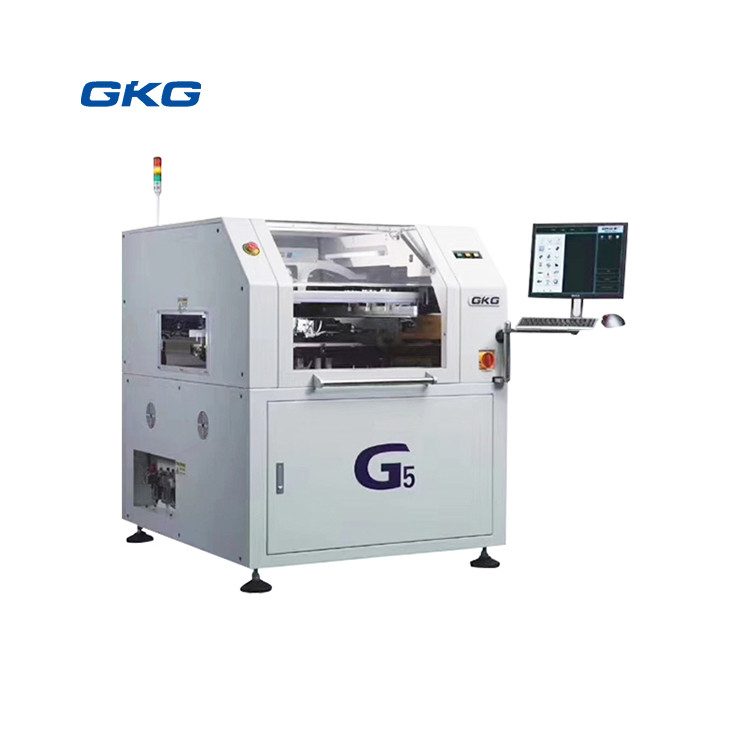

GKG G5 प्रिंटिंग प्रेस उत्पाद का परिचय
जीकेजी जी5 प्रिंटर एक उच्च-सटीक, उच्च-स्थिरता, पूर्ण स्वचालित सतह-माउंट तकनीक प्रिंटर है जिसे एसएमटी लाइन के लिए डिज़ाइन किया गया है।यह उपकरण अत्याधुनिक प्रौद्योगिकी और अभिनव डिजाइन को जोड़कर कुशल, एक उत्कृष्ट मूल्य-प्रदर्शन अनुपात बनाए रखते हुए सटीक मुद्रण।
मुख्य विशेषताएं
उच्च परिशुद्धता संरेखणःजीकेजी पेटेंट का गणितीय मॉडल उच्च परिशुद्धता संरेखण सुनिश्चित करता है। मुद्रण परिशुद्धता ± 0.025 मिमी तक पहुंच सकती है और पुनरावृत्ति परिशुद्धता ± 0.01 मिमी है।
ऑप्टिकल पथ प्रणालीःब्रांड नई ऑप्टिकल पथ प्रणाली समान रिंग प्रकाश और उच्च चमक समाक्षीय प्रकाश प्रदान करती है, अनंत चमक समायोजन का समर्थन करती है और विभिन्न प्रकार के मार्क बिंदुओं को पहचान सकती है, टिन के अनुकूल,तामा, सोना, स्प्रे टिन, एफपीसी और अन्य रंगीन पीसीबी।
स्क्रैपर प्रणालीःपरिचालन स्थिरता और सेवा जीवन में सुधार के लिए एक सस्पेंशन प्रकार के अनुकूलन स्क्रैपर और स्लाइड प्रकार के स्क्रैपर प्रणाली का उपयोग करता है।
सफाई प्रणाली:तीन सफाई विधियों का समर्थन करता हैः सूखी सफाई, गीली सफाई और वैक्यूम। उत्पादन दक्षता में सुधार के लिए इसका संयोजन में उपयोग किया जा सकता है।
यह विंडोज एक्सपी/विन7 ऑपरेशन इंटरफेस का उपयोग करता है, इसमें अच्छा मैन-मशीन संवाद फ़ंक्शन है, चीनी-अंग्रेजी स्विचिंग, ऑपरेशन लॉग और गलती स्व-निदान फ़ंक्शन का समर्थन करता है।
अनुकूलन क्षमताःउच्च अनुकूलन क्षमता वाली इस्पात जाल फ्रेम क्लैंपिंग प्रणाली सभी प्रकार के जाल फ्रेम का समर्थन करती है, और उत्पादन प्रक्रिया में मॉडल को जल्दी से बदल सकती है।
अन्य कार्य:मुद्रण की गुणवत्ता, ऑफसेट का पता लगाने, कम टिन, रिसाव और अन्य समस्याओं को सुनिश्चित करने के लिए 2 डी डिटेक्शन सिस्टम।
सफाई मोडःसूखी, गीली और वैक्यूम।
जीकेजी जी5 प्रिंटिंग मशीन अपनी उच्च परिशुद्धता, उच्च स्थिरता और लचीलापन के कारण एसएमटी उत्पादन लाइन के लिए एक आदर्श विकल्प है, और यह सभी प्रकार की जटिल उत्पादन आवश्यकताओं को पूरा कर सकती है।
| मशीन का प्रदर्शन | |
| स्थिति सटीकता दोहराएं | ±0.01 मिमी |
| मुद्रण सटीकता | ±0.025 मिमी |
| एनसीपी-सीटी (सफाई और मुद्रण को छोड़कर) | 7.5s |
| एचसीपी-सीटी (सफाई और मुद्रण) | 19 से/पीसी |
| प्रक्रिया सीटी. | 5 मिनट |
| सीटी पर स्विच करें। | 3 मिनट |
| सब्सट्रेट प्रसंस्करण पैरामीटर | |
| अधिकतम 9:27 बोर्ड का अधिकतम आकार | 400 * 340mm विस्तार योग्यः 530 * 340mm (वैकल्पिक) |
| बोर्ड का न्यूनतम आकार | 50*50 मिमी |
| बोर्ड की मोटाई | 0.4~6 मिमी |
| कैमरा मैकेनिकल रेंज | 528*340 मिमी |
| बोर्ड का अधिकतम भार | 3 किलो |
| बोर्ड के किनारों का रिक्त स्थान | 2.5 मिमी |
| बोर्ड की ऊंचाई | विशेष शीर्ष पिन पर 15 मिमी |
| परिवहन गति | 900±40 मिमी |
| (अधिकतम) परिवहन गति | खंडित नियंत्रण, 1500 मिमी/सेकंड (अधिकतम) |
| परिवहन दिशा | एक चरण |
| ट्रांसमिशन दिशा | बाएँ से दाएँ |
| दाएं से बाएं | |
| अंदर और बाहर एक ही | |
| समर्थन प्रणाली | चुंबकीय पिन |
| समर्थन ब्लॉक | |
| मैनुअल ऊपर-नीचे तालिका | |
| बोर्ड क्लैंप | स्वचालित टॉप कैंपिंग |
| साइड क्लैंपिंग | |
| अवशोषण कार्य | |
| मुद्रण पैरामीटर | |
| मुद्रण गति | 10~200 मिमी/सेक |
| मुद्रण दबाव | 0.5~10 किलो |
| मुद्रण मोड | एक/दो बार |
| क्वेगी प्रकार | रबर/स्क्वीजी ब्लेड (कोण 45/55/60) |
| स्न्याप ऑफ | 0~20 मिमी |
| स्नैप-स्पीड | 0~20 मिमी/सेक |
| टेम्पलेट फ़्रेम का आकार | 470*370mm~737*737mm(मोटाई:20-40mm) |
| स्टील नेट पोजिशनिंग मोड | स्वचालित वाई अभिविन्यास (मैनुअल क्षतिपूर्ति समायोजन के साथ संगत) |
| सफाई पैरामीटर | |
| सफाई प्रणाली | सूखी, गीली वैक्यूम तीन मोड |
| सफाई प्रणाली | अप ड्रिप प्रकार |
| सफाई स्ट्रोक | स्वचालित उत्पादन |
| सफाई की स्थिति | पोस्ट की सफाई |
| सफाई की गति | 10-200 मिमी/सेक |
| सफाई द्रव की खपत | स्वतः और मैन्युअल रूप से समायोज्य |
| सफाई कागज की खपत | स्वतः और मैन्युअल रूप से समायोज्य |
| दृष्टि मापदंड | |
| सीसीडी एफओवी | 10*8 मिमी |
| कैमरा प्रकार | हजार सीसीडी डिजिटल कैमरा |
| कैमरा प्रणाली | लॉक अप/डाउन ऑप्टिक्स संरचना |
| कैमरा चक्र समय | 300ms |
| विश्वासपात्र चिह्न के प्रकार | मानक विश्वस्त चिह्न का आकार |
| गोल, वर्ग, हीरा, क्रॉस | |
| पैड और प्रोफाइल | |
| चिह्न का आकार | 0.5-5 मिमी |
| चिह्न संख्या | अधिकतम: 4 पीसी |
| दूर रहो नंबर | अधिकतम: 1 पीसी |
व्यापक रूप से इलेक्ट्रॉनिक्स विनिर्माण, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स, संचार उपकरण, एयरोस्पेस, चिकित्सा उपकरण, एलईडी लैंप, कंप्यूटर और परिधीय, स्मार्ट होम में उपयोग किया जाता है,स्मार्ट रसद, लघु और उच्च शक्ति अनुपात वाले इलेक्ट्रॉनिक उपकरण।
|
