| ब्रांड नाम: | FUXING |
| मॉडल संख्या: | एकेएम |
| एमओक्यू: | 1 |
| कीमत: | 25000 |
| पैकेजिंग विवरण: | वैक्यूम पैकिंग प्लस लकड़ी के बॉक्स पैकिंग |
| भुगतान की शर्तें: | टी/टी |

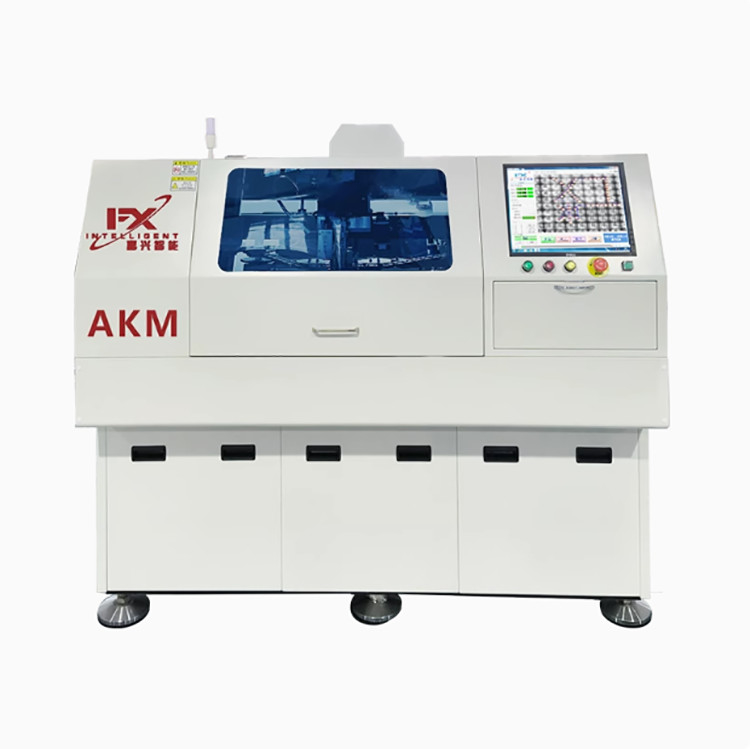

फक्सिंग स्मार्ट AKM THT मशीन एक स्वचालित उपकरण है, एआई/डीआईपी उपकरण, जिसका उपयोग इलेक्ट्रॉनिक घटकों को स्वचालित रूप से प्रिंटेड सर्किट बोर्ड (पीसीबी) में डालने के लिए किया जाता है।उच्च स्वचालित संचालन के माध्यम से प्लग-इन मशीन, श्रम लागत और त्रुटि दर को कम करते हुए उत्पादन दक्षता और उत्पाद की गुणवत्ता में काफी सुधार।
मुख्य कार्यों और विशेषताओं में शामिल हैंः
स्वतः पहचान और अंतर्निहित करना: THT मशीन सभी प्रकार के इलेक्ट्रॉनिक घटकों को पहचान और सम्मिलित कर सकती है, जैसे कि संधारित्र, प्रेरक, कनेक्टर आदि।पूर्व निर्धारित कार्यक्रम और सेंसर के साथ, उपकरण पीसीबी के निर्दिष्ट स्थिति में घटकों को सही ढंग से सम्मिलित कर सकता है।
उच्च परिशुद्धता और उच्च दक्षता: इंटर्पोलेशन की सटीकता सुनिश्चित करने के लिए उच्च परिशुद्धता दृष्टि प्रणाली और बहु-बिंदु स्थिति प्रौद्योगिकी के साथ THT मशीन।इसकी उच्च गति और स्थिर डिजाइन तेजी से संचालन के लिए अनुमति देता है, जैसे कि पूर्ण स्वचालित वर्टिकल प्लग-इन मशीन की गति 0.16 सेकंड/पॉइंट है।
मॉडल की विविधता: THT मशीन विभिन्न प्रकार की प्लग-इन मशीन प्रदान करती है, जिसमें पूर्ण स्वचालित वर्टिकल प्लग-इन मशीन, पूर्ण स्वचालित क्षैतिज प्लग-इन मशीन,पूर्ण स्वचालित अनियमित प्लग-इन मशीनआदि। , विभिन्न उत्पादन आवश्यकताओं और घटक प्रकारों के लिए उपयुक्त है।
THT मशीन में उच्च स्तर की बुद्धि है और विभिन्न प्रकार के इलेक्ट्रॉनिक घटकों और विनिर्देशों के अनुकूल हो सकती है। नियंत्रण प्रणाली में डेटा प्रसंस्करण और विश्लेषण की मजबूत क्षमता है,और वास्तविक समय में उत्पादन प्रक्रिया की निगरानी कर सकते हैं और आत्म अनुकूलन और गलती की भविष्यवाणी कर सकते हैं.
THT मशीन का व्यापक रूप से विभिन्न इलेक्ट्रॉनिक उत्पादों में उपयोग किया जाता है, विशेष रूप से बड़ी संख्या में इलेक्ट्रॉनिक घटकों के उत्पादन में प्लग-इन दृश्य, जैसे मोबाइल फोन चार्जर, प्रकाश व्यवस्था बिजली की आपूर्ति,स्पीकर एम्पलीफायर और अन्य सर्किट बोर्ड प्लग-इन.
| मॉडल | AKM ((संलग्न मशीनें) | AWM (उच्च गति मशीन) |
| सैद्धांतिक गति | 0.18 सेक/पीसी | 0.16 सेक/पीसी |
| दिशा सम्मिलित करें | समानांतर 0°,90°,180°, 270° | |
| घटक का प्रकार | मानक 0.6 मिमी, व्यास 0.4-0.8 मिमी ((वैकल्पिक), संधारित्र,ट्रांजिस्टर,डायोड,प्रतिरोध,फ्यूज,और अन्य टेप पैकेजिंग सामग्री और जंपर | |
| घटक विनिर्देश | 3 ~ 16 मिमी घटक शरीर की लंबाई,0.6~4 मिमी शरीर का व्यास,0.4~0.8mm सीसा व्यास | |
| लीड स्पैन | 5~20 मिमी डबल छेद अंतर | |
| तत्व का नेतृत्व कतरनी कोण लंबाई | 1.2~2.2 मिमी समायोज्य | |
| घटक का नेतृत्व कोण झुकने का कोण | 5-45° समायोज्य | |
| सब्सट्रेट का आकार | 50*50mm~330*280mm | |
| सब्सट्रेट की मोटाई | 2.36 मिमी ((मानकः1.6 मिमी) | |
| सर्किट बोर्ड का ट्रांसमिशन मोड | पूर्ण स्वचालितःबाएं दाएं (मानक) या दाएं बाएं (वैकल्पिक) | |
| सब्सट्रेट स्थानांतरण ऊंचाई | 900±20 मिमी | |
| सब्सट्रेट हस्तांतरण गति | 3 सेक/पीसी | |
| पीसीबी घटक ऊंचाई के माध्यम से ऊपर और नीचे | 12 मिमी ऊपर/8 मिमी नीचे | |
| ड्राइव सिस्टम | एसी सर्वो,एसी मोटर | |
| छेद की स्थिति को सुधारने की विधि | सीसीडी इमेज विजुअल सिस्टम, मल्टी-पॉइंट मार्क विजुअल सुधार | |
| बेस ड्राइव मोड | सर्वो मोटर | |
| फीडर मोड | घरेलू | सार्वभौमिक |
| प्रोग्रामिंग शैली | ऑफ़लाइन/ऑनलाइन (क्विक स्कैन प्रोग्रामिंग फ़ंक्शन) | |
| डेटा इनपुट विधि | यूएसबी इनपुट (EXCEL दस्तावेज़ प्रारूप) | |
| खराब निशान की पहचान | दोषपूर्ण पीसीबी बोर्डों के लिए स्वचालित पहचान समारोह | |
| नियंत्रण प्रणाली | विंडोज ऑपरेटिंग सिस्टम,चीनी और अंग्रेजी इंटरफ़ेस,प्लेटफ़ॉर्म,एलसीडी डिस्प्ले | |
| एमईएस प्रणाली | इस विशेषता के बिना | एमईएस इंटरफ़ेस का समर्थन करना (वैकल्पिक) |
| शक्ति का प्रयोग करें | 220V,AC 50/60HZ,1.5KW एकल चरण | 220V,AC 50/60HZ,1.6KW एकल चरण |
| वायु दबाव/मात्रा का प्रयोग करें | 0.6 mpa/0.3 m3/min | |
| मेजबान आकार | L1806mm*W1456mm*H1806mm | |
| सामग्री स्टेशन का आकार | L1386mm*W972mm*H1298mm 10 फीडर स्टेशन | L1895mm*W972mm*H1298mm 20 फीडर स्टेशन |
| मशीन का वजन | लगभग 1500 किलोग्राम ((10 फीडर के साथ) | लगभग 1600 किलोग्राम ((10 फीडरों के साथ) |
अनुप्रयोग:
व्यापक रूप से इलेक्ट्रॉनिक्स विनिर्माण, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स, संचार उपकरण, एयरोस्पेस, चिकित्सा उपकरण, एलईडी लैंप, कंप्यूटर और परिधीय, स्मार्ट होम में उपयोग किया जाता है,स्मार्ट रसद, लघु और उच्च शक्ति अनुपात वाले इलेक्ट्रॉनिक उपकरण।
|
| ब्रांड नाम: | FUXING |
| मॉडल संख्या: | एकेएम |
| एमओक्यू: | 1 |
| कीमत: | 25000 |
| पैकेजिंग विवरण: | वैक्यूम पैकिंग प्लस लकड़ी के बॉक्स पैकिंग |
| भुगतान की शर्तें: | टी/टी |
फक्सिंग स्मार्ट AKM THT मशीन एक स्वचालित उपकरण है, एआई/डीआईपी उपकरण, जिसका उपयोग इलेक्ट्रॉनिक घटकों को स्वचालित रूप से प्रिंटेड सर्किट बोर्ड (पीसीबी) में डालने के लिए किया जाता है।उच्च स्वचालित संचालन के माध्यम से प्लग-इन मशीन, श्रम लागत और त्रुटि दर को कम करते हुए उत्पादन दक्षता और उत्पाद की गुणवत्ता में काफी सुधार।
मुख्य कार्यों और विशेषताओं में शामिल हैंः
स्वतः पहचान और अंतर्निहित करना: THT मशीन सभी प्रकार के इलेक्ट्रॉनिक घटकों को पहचान और सम्मिलित कर सकती है, जैसे कि संधारित्र, प्रेरक, कनेक्टर आदि।पूर्व निर्धारित कार्यक्रम और सेंसर के साथ, उपकरण पीसीबी के निर्दिष्ट स्थिति में घटकों को सही ढंग से सम्मिलित कर सकता है।
उच्च परिशुद्धता और उच्च दक्षता: इंटर्पोलेशन की सटीकता सुनिश्चित करने के लिए उच्च परिशुद्धता दृष्टि प्रणाली और बहु-बिंदु स्थिति प्रौद्योगिकी के साथ THT मशीन।इसकी उच्च गति और स्थिर डिजाइन तेजी से संचालन के लिए अनुमति देता है, जैसे कि पूर्ण स्वचालित वर्टिकल प्लग-इन मशीन की गति 0.16 सेकंड/पॉइंट है।
मॉडल की विविधता: THT मशीन विभिन्न प्रकार की प्लग-इन मशीन प्रदान करती है, जिसमें पूर्ण स्वचालित वर्टिकल प्लग-इन मशीन, पूर्ण स्वचालित क्षैतिज प्लग-इन मशीन,पूर्ण स्वचालित अनियमित प्लग-इन मशीनआदि। , विभिन्न उत्पादन आवश्यकताओं और घटक प्रकारों के लिए उपयुक्त है।
THT मशीन में उच्च स्तर की बुद्धि है और विभिन्न प्रकार के इलेक्ट्रॉनिक घटकों और विनिर्देशों के अनुकूल हो सकती है। नियंत्रण प्रणाली में डेटा प्रसंस्करण और विश्लेषण की मजबूत क्षमता है,और वास्तविक समय में उत्पादन प्रक्रिया की निगरानी कर सकते हैं और आत्म अनुकूलन और गलती की भविष्यवाणी कर सकते हैं.
THT मशीन का व्यापक रूप से विभिन्न इलेक्ट्रॉनिक उत्पादों में उपयोग किया जाता है, विशेष रूप से बड़ी संख्या में इलेक्ट्रॉनिक घटकों के उत्पादन में प्लग-इन दृश्य, जैसे मोबाइल फोन चार्जर, प्रकाश व्यवस्था बिजली की आपूर्ति,स्पीकर एम्पलीफायर और अन्य सर्किट बोर्ड प्लग-इन.
| मॉडल | AKM ((संलग्न मशीनें) | AWM (उच्च गति मशीन) |
| सैद्धांतिक गति | 0.18 सेक/पीसी | 0.16 सेक/पीसी |
| दिशा सम्मिलित करें | समानांतर 0°,90°,180°, 270° | |
| घटक का प्रकार | मानक 0.6 मिमी, व्यास 0.4-0.8 मिमी ((वैकल्पिक), संधारित्र,ट्रांजिस्टर,डायोड,प्रतिरोध,फ्यूज,और अन्य टेप पैकेजिंग सामग्री और जंपर | |
| घटक विनिर्देश | 3 ~ 16 मिमी घटक शरीर की लंबाई,0.6~4 मिमी शरीर का व्यास,0.4~0.8mm सीसा व्यास | |
| लीड स्पैन | 5~20 मिमी डबल छेद अंतर | |
| तत्व का नेतृत्व कतरनी कोण लंबाई | 1.2~2.2 मिमी समायोज्य | |
| घटक का नेतृत्व कोण झुकने का कोण | 5-45° समायोज्य | |
| सब्सट्रेट का आकार | 50*50mm~330*280mm | |
| सब्सट्रेट की मोटाई | 2.36 मिमी ((मानकः1.6 मिमी) | |
| सर्किट बोर्ड का ट्रांसमिशन मोड | पूर्ण स्वचालितःबाएं दाएं (मानक) या दाएं बाएं (वैकल्पिक) | |
| सब्सट्रेट स्थानांतरण ऊंचाई | 900±20 मिमी | |
| सब्सट्रेट हस्तांतरण गति | 3 सेक/पीसी | |
| पीसीबी घटक ऊंचाई के माध्यम से ऊपर और नीचे | 12 मिमी ऊपर/8 मिमी नीचे | |
| ड्राइव सिस्टम | एसी सर्वो,एसी मोटर | |
| छेद की स्थिति को सुधारने की विधि | सीसीडी इमेज विजुअल सिस्टम, मल्टी-पॉइंट मार्क विजुअल सुधार | |
| बेस ड्राइव मोड | सर्वो मोटर | |
| फीडर मोड | घरेलू | सार्वभौमिक |
| प्रोग्रामिंग शैली | ऑफ़लाइन/ऑनलाइन (क्विक स्कैन प्रोग्रामिंग फ़ंक्शन) | |
| डेटा इनपुट विधि | यूएसबी इनपुट (EXCEL दस्तावेज़ प्रारूप) | |
| खराब निशान की पहचान | दोषपूर्ण पीसीबी बोर्डों के लिए स्वचालित पहचान समारोह | |
| नियंत्रण प्रणाली | विंडोज ऑपरेटिंग सिस्टम,चीनी और अंग्रेजी इंटरफ़ेस,प्लेटफ़ॉर्म,एलसीडी डिस्प्ले | |
| एमईएस प्रणाली | इस विशेषता के बिना | एमईएस इंटरफ़ेस का समर्थन करना (वैकल्पिक) |
| शक्ति का प्रयोग करें | 220V,AC 50/60HZ,1.5KW एकल चरण | 220V,AC 50/60HZ,1.6KW एकल चरण |
| वायु दबाव/मात्रा का प्रयोग करें | 0.6 mpa/0.3 m3/min | |
| मेजबान आकार | L1806mm*W1456mm*H1806mm | |
| सामग्री स्टेशन का आकार | L1386mm*W972mm*H1298mm 10 फीडर स्टेशन | L1895mm*W972mm*H1298mm 20 फीडर स्टेशन |
| मशीन का वजन | लगभग 1500 किलोग्राम ((10 फीडर के साथ) | लगभग 1600 किलोग्राम ((10 फीडरों के साथ) |
अनुप्रयोग:
व्यापक रूप से इलेक्ट्रॉनिक्स विनिर्माण, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स, संचार उपकरण, एयरोस्पेस, चिकित्सा उपकरण, एलईडी लैंप, कंप्यूटर और परिधीय, स्मार्ट होम में उपयोग किया जाता है,स्मार्ट रसद, लघु और उच्च शक्ति अनुपात वाले इलेक्ट्रॉनिक उपकरण।
