| ब्रांड नाम: | GKG |
| मॉडल संख्या: | जी9+ |
| एमओक्यू: | 1 |
| मूल्य: | 25500 USD |
| पैकेजिंग विवरण: | वैक्यूम पैकिंग प्लस लकड़ी के बॉक्स पैकिंग |
| भुगतान की शर्तें: | टी/टी |

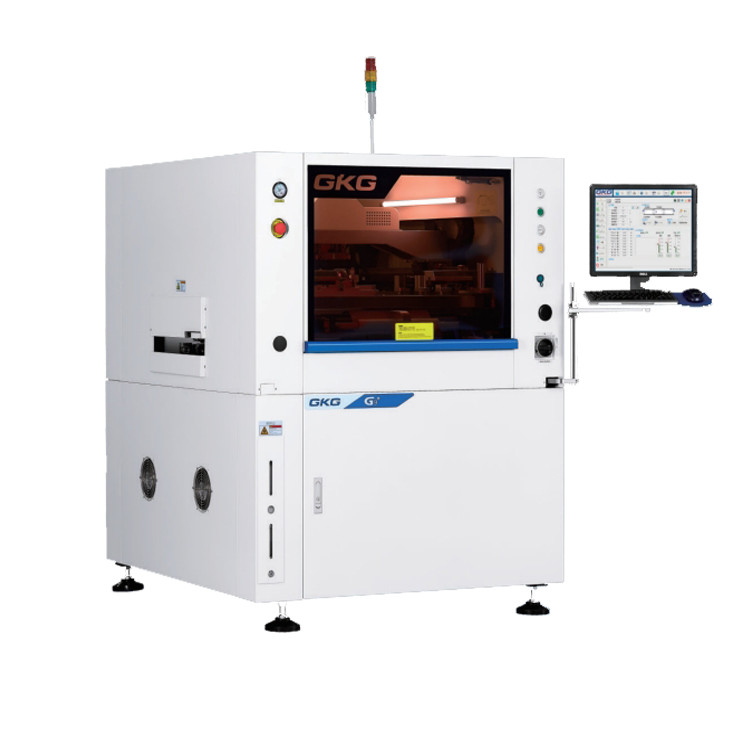

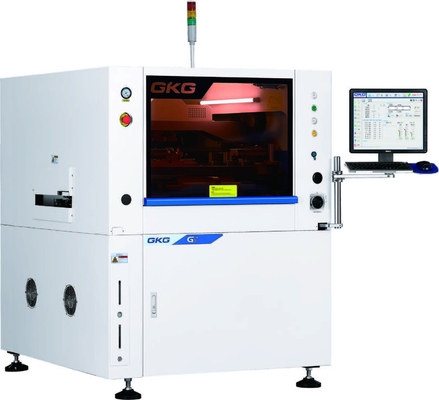

GKG G9+ मुद्रण उत्पाद का परिचय
1सीसीडी डिजिटल कैमरा प्रणाली
नई प्रकाश पथ प्रणाली ′′ समान रिंग प्रकाश और उच्च चमक वाले समाक्षीय प्रकाश, अनंत रूप से समायोज्य चमक कार्यों के साथ,सभी प्रकार के मार्क बिंदुओं को बहुत अच्छी पहचान (असमान मार्क बिंदुओं सहित) की अनुमति देता है, टिन-प्लेट, कॉपर-प्लेट, गोल्ड-प्लेट, टिन-स्प्रेड एफपीसी और विभिन्न रंगों के अन्य प्रकार के पीसीबी के लिए उपयुक्त है।
2उच्च परिशुद्धता पीसीबी मोटाई समायोजन उठाने मंच
इसकी कॉम्पैक्ट और विश्वसनीय संरचना, चिकनी उठाने और मैनुअल समायोजन है, और विभिन्न मोटाई के पीसीबी बोर्डों की स्थिति और ऊंचाई को आसानी से समायोजित कर सकता है।
3गाइड रेल पोजिशनिंग सिस्टम
राष्ट्रीय उपयोगिता मॉडल आविष्कार पेटेंट। हटाने योग्य और प्रोग्राम करने योग्य लचीला साइड क्लैंप उपकरण नरम बोर्डों और विकृत पीसीबी के लिए अद्वितीय शीर्ष सपाट करने का कार्य कर सकता है।
4. ब्रांड नई स्क्रैपर संरचना डिजाइन
परिचालन स्थिरता में सुधार और सेवा जीवन को बढ़ाने के लिए एक नई हाइब्रिड स्क्रैपर प्रणाली को अपनाना।
5. उच्च गति स्टेंसिल सफाई
ड्रिप क्लीनिंग संरचना प्रभावी रूप से विलायक ट्यूब को बंद करने के कारण विलायक की स्थानीय कमी के कारण अशुद्ध पोंछने से रोकती है,और ड्रिपिंग की लंबाई सॉफ्टवेयर के माध्यम से नियंत्रित किया जा सकता है.
6. नया बहुआयामी इंटरफ़ेस
सरल, स्पष्ट और संचालित करने में आसान। वास्तविक समय तापमान और आर्द्रता निगरानी समारोह।
| सब्सट्रेट प्रोसेसिन | जी9+ |
| बोर्ड का अधिकतम आकार | 450*340 मिमी |
| बोर्ड का न्यूनतम आकार | 50*50 मिमी |
| बोर्ड की मोटाई | 0.4~6 मिमी |
| बोर्ड का अधिकतम भार | 3 किलो |
| बोर्ड के किनारों का रिक्त स्थान | 2.5 मिमी |
| बोर्ड की ऊंचाई | 15 मिमी |
| परिवहन ऊंचाई | 900士40 मिमी |
| परिवहन गति | 1500 मिमी/सेकंड (अधिकतम) कार्यक्रम नियंत्रण |
| परिवहन दिशा | एक चरण |
| बोर्ड क्लैंप | शीर्ष ढक्कन पर प्लैंडओवर |
| साइड क्लैंपिंग | |
| अवशोषण कार्य | |
| समर्थन प्रणाली | चुंबकीय पिन |
| समर्थन ब्लॉक | |
| मैनुअल ऊपर-नीचे तालिका | |
| मुद्रण पैरामीटर | जी9+ |
| बंद करो | 0-20 मिमी |
| मुद्रण मोड | एक/दो बार |
| क्वीगी प्रकार | bber/Steel Squeegee Blade ((कोण 45/55/60) |
| मुद्रण गति | 10~200 मिमी/सेक |
| मुद्रण दबाव | 0.5~10 किलो |
| टेम्पलेट फ़्रेम का आकार | 470*370mm~737*737mm(20- -40厚) |
| सफाई प्रणाली | वर्षा प्रकार की बूंदों की सफाई प्रणाली |
| प्रबलित वैक्यूम अवशोषण | |
| सूखी, गीली वैक्यूम तीन मोड | |
| आगे-पीछे की सफाई | |
| दृष्टि | जी9+ |
| सीसीडी एफओवी | 10*8 मिमी |
| विश्वासपात्र चिह्न के प्रकार | मानक आकार डेटा, कस्टम छवियां |
| पैड | |
| छेद | |
| कैमरा प्रणाली | ऊपर/नीचे देखें ऑप्टिक्स संरचना |
| सीसीडीडिजिटल कैमरा | |
| ज्यामिति पैटर्न मैच | |
| मशीन का प्रदर्शन | जी9+ |
| पुनरावृत्ति स्थितिAccuray | 土12.5um@6σ,सीपीके≥2.0 |
| मुद्रण सटीकता | 土18um@6σ,सीपीके≥2.0 |
| तीसरे पक्ष के परीक्षण प्रणाली के आधार पर (CTQ) वास्तविक लोडर पेस्ट मुद्रण स्थिति की सटीकता को दोहराएं | |
| चक्र समय | < <7.5 सेकंड |
| मशीन पैरामीटर | जी9+ |
| बिजली स्रोत | एसी:220土10%, 50/60 हर्ट्ज,2.5KW |
| वायु दबाव | 4~6 किलोग्राम/सेमी2 |
| हवा की खपत | लगभग 5 लीटर/मिनट |
| परिचालन तापमान | -20°C से +45°C |
| परिचालन आर्द्रता | 30%~60% |
| यंत्र की डिस्पोजल | 1530 ((H) मिमी |
| मशीन की लंबाई | 1172 ((L) मिमी |
| मशीन की चौड़ाई | 1385 ((W) मिमी |
| मशीन वजनअनुमानितः | लगभग:लगभग 1000 किलो |
व्यापक रूप से इलेक्ट्रॉनिक्स विनिर्माण, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स, संचार उपकरण, एयरोस्पेस, चिकित्सा उपकरण, एलईडी लैंप, कंप्यूटर और परिधीय, स्मार्ट होम में उपयोग किया जाता है,स्मार्ट रसद, लघु और उच्च शक्ति अनुपात वाले इलेक्ट्रॉनिक उपकरण।
|
