| ब्रांड नाम: | HXT |
| मॉडल संख्या: | S3635DZ |
| एमओक्यू: | 1 |
| मूल्य: | 10000 USD |
| पैकेजिंग विवरण: | वैक्यूम पैकिंग प्लस लकड़ी के बॉक्स पैकिंग |
| भुगतान की शर्तें: | टी/टी |

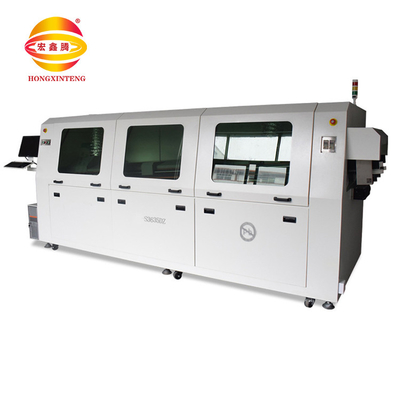

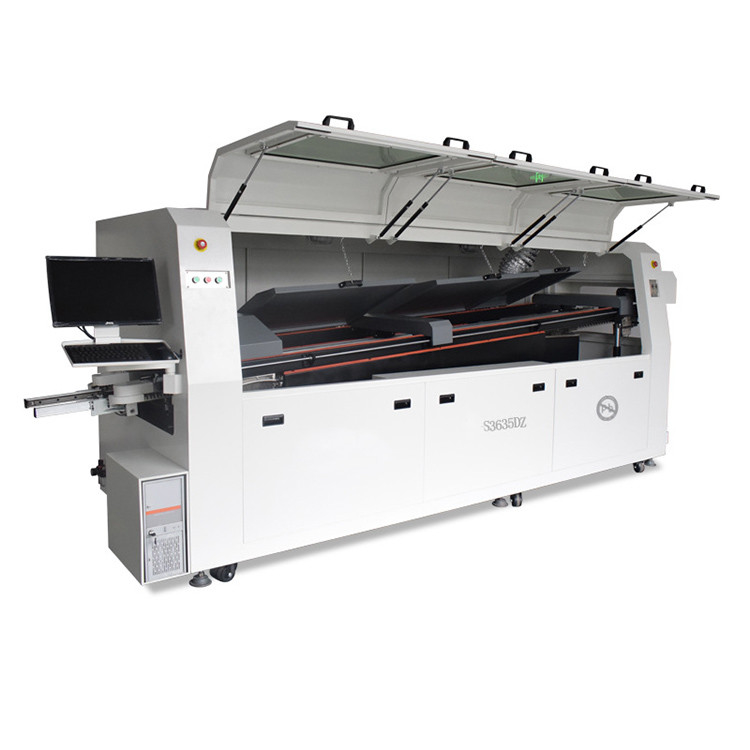

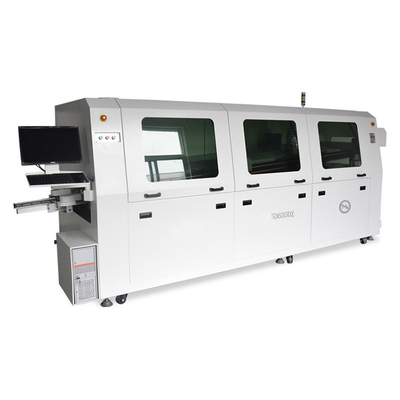

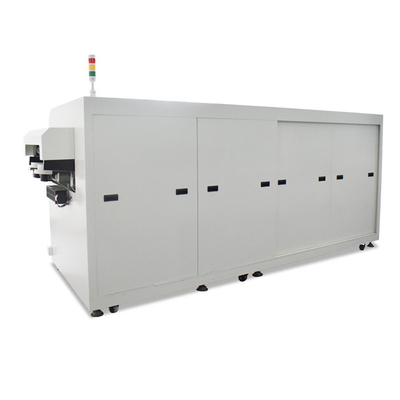

स्वचालित लीड फ्री सोल्डरिंग मशीन इनलाइन कंप्यूटर कंट्रोल वेव सोल्डरिंग मशीन HXT-S3645DZ DIP असेंबली लाइन PCB 450mm के लिए CE प्रमाण पत्र के साथ प्रीहीटिंग लंबाई 2000mm
वेव सोल्डरिंग मशीन, मुख्य रूप से इलेक्ट्रॉनिक उत्पादों के प्लग-इन वेल्डिंग के लिए उपयोग की जाती है, विशेष रूप से थ्रू-होल प्रिंटेड सर्किट बोर्ड (PCB-RRB-) वेल्डिंग के लिए। यह वेल्डर पिघले हुए सोल्डर (लेड-टिन मिश्र धातु) का उपयोग सोल्डर चोटियों को बनाने के लिए करता है जो प्रीलोडेड घटकों को PCB से गुजरने की अनुमति देते हैं, ताकि सोल्डरिंग एंड या पिन और PCB पैड के बीच यांत्रिक और विद्युत कनेक्शन की सॉफ्ट सोल्डरिंग का एहसास हो सके।
वेव सोल्डरिंग मशीन का कार्य सिद्धांत यह है कि पिघले हुए सोल्डर को इलेक्ट्रिक या इलेक्ट्रोमैग्नेटिक पंप द्वारा आवश्यक सोल्डर वेव में स्प्रे किया जाता है, या सोल्डर पूल में नाइट्रोजन इंजेक्ट करके बनाया जाता है। जब घटकों वाला एक PCB इस सोल्डर क्रेस्ट से गुजरता है, तो वेल्डिंग प्रक्रिया पूरी हो जाती है।
अनुप्रयोग उद्योग
एलईडी उद्योग: एलईडी पिन और कॉपर बेस के नीचे वेल्डिंग के लिए उपयोग किया जाता है।
इलेक्ट्रॉनिक उत्पाद उद्योग: जैसे छोटे स्विच, कैपेसिटर, प्रिंटिंग मदरबोर्ड, रेसिस्टर्स, रिले, कनेक्टर आदि।
मशीनरी पार्ट्स: जैसे ऑटोमोबाइल, मोटरसाइकिल, जहाज, हवाई जहाज, उपग्रह आदि।
उपभोक्ता वस्तुएं जैसे खिलौने, संगीत वाद्ययंत्र, बैटरी, आदि।
जैसे LSI, IC, CSP, BGA, मिश्रित IC, आदि।
ऑप्टिकल उत्पाद जैसे कैमरे, वेबकैम, आदि।
विद्युत उत्पाद: जैसे टेलीविजन, वॉशिंग मशीन, रेडियो, कार नेविगेशन सिस्टम आदि।
| मॉडल | S3645DZ |
| कॉन्फ़िगरेशन | कंप्यूटर नियंत्रण |
| भारी पंजा | |
| गर्म हवा हीटिंग के चार खंड | |
| डबल वेव | |
| स्वचालित सक्शन फ्लक्स | |
| टाइटेनियम पंजे की स्वचालित सफाई | |
| इलेक्ट्रिक टिन स्टोव इन और आउट | |
| स्प्रे ऑसिलेशन: स्टेपर मोटर | |
| शिखरों की संख्या | 2 शिखरों |
| बोर्ड चौड़ाई भर में | 30-450mm |
| टिन फर्नेस क्षमता | 450KG |
| प्रीहीट लंबाई | 2000mm (चार तापमान क्षेत्र, स्वतंत्र नियंत्रण, गर्म हवा परिसंचरण) |
| पीक ऊंचाई | 12mm |
| ओवर-बोर्ड घटक पैर लंबा है | 10mm |
| PCB बोर्ड परिवहन ऊंचाई | 750±20mm |
| नियंत्रण शैली | कंप्यूटर |
| रैक आकार | 3600*1500*1650mm |
| आकार और आकार | 4500*1500*1750mm |
| PCB बोर्ड परिवहन गति | 0-1.2m/min |
| प्रीहीट ज़ोन तापमान | कमरे का तापमान-180 °C |
| टिन ओवन तापमान | कमरे का तापमान-300 °C |
| परिवहन की दिशा | बाएं → दाएं |
| तापमान नियंत्रण मोड | PID+SSR |
| संपूर्ण मशीन नियंत्रण मोड | कंप्यूटर नियंत्रण |
| फ्लक्स क्षमता | अधिकतम 5.2L |
| स्प्रे विधि | स्टेपर मोटर + ST-6 नोजल |
| कुल शक्ति | 22KW |
| ऑपरेटिंग पावर | 6-10KW |
| बिजली की आपूर्ति | 380V 50HZ 3-फेज और 5-वायर के साथ |
| एयर सोर्स | 4-7KG/CM2 12.5L/Min |
| वजन | 1.8T |
इलेक्ट्रॉनिक्स विनिर्माण, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स, संचार उपकरण, एयरोस्पेस, चिकित्सा उपकरण, एलईडी लैंप, कंप्यूटर और परिधीय, स्मार्ट होम, स्मार्ट लॉजिस्टिक्स, लघु और उच्च शक्ति अनुपात इलेक्ट्रॉनिक उपकरणों में व्यापक रूप से उपयोग किया जाता है।
|
| ब्रांड नाम: | HXT |
| मॉडल संख्या: | S3635DZ |
| एमओक्यू: | 1 |
| मूल्य: | 10000 USD |
| पैकेजिंग विवरण: | वैक्यूम पैकिंग प्लस लकड़ी के बॉक्स पैकिंग |
| भुगतान की शर्तें: | टी/टी |
स्वचालित लीड फ्री सोल्डरिंग मशीन इनलाइन कंप्यूटर कंट्रोल वेव सोल्डरिंग मशीन HXT-S3645DZ DIP असेंबली लाइन PCB 450mm के लिए CE प्रमाण पत्र के साथ प्रीहीटिंग लंबाई 2000mm
वेव सोल्डरिंग मशीन, मुख्य रूप से इलेक्ट्रॉनिक उत्पादों के प्लग-इन वेल्डिंग के लिए उपयोग की जाती है, विशेष रूप से थ्रू-होल प्रिंटेड सर्किट बोर्ड (PCB-RRB-) वेल्डिंग के लिए। यह वेल्डर पिघले हुए सोल्डर (लेड-टिन मिश्र धातु) का उपयोग सोल्डर चोटियों को बनाने के लिए करता है जो प्रीलोडेड घटकों को PCB से गुजरने की अनुमति देते हैं, ताकि सोल्डरिंग एंड या पिन और PCB पैड के बीच यांत्रिक और विद्युत कनेक्शन की सॉफ्ट सोल्डरिंग का एहसास हो सके।
वेव सोल्डरिंग मशीन का कार्य सिद्धांत यह है कि पिघले हुए सोल्डर को इलेक्ट्रिक या इलेक्ट्रोमैग्नेटिक पंप द्वारा आवश्यक सोल्डर वेव में स्प्रे किया जाता है, या सोल्डर पूल में नाइट्रोजन इंजेक्ट करके बनाया जाता है। जब घटकों वाला एक PCB इस सोल्डर क्रेस्ट से गुजरता है, तो वेल्डिंग प्रक्रिया पूरी हो जाती है।
अनुप्रयोग उद्योग
एलईडी उद्योग: एलईडी पिन और कॉपर बेस के नीचे वेल्डिंग के लिए उपयोग किया जाता है।
इलेक्ट्रॉनिक उत्पाद उद्योग: जैसे छोटे स्विच, कैपेसिटर, प्रिंटिंग मदरबोर्ड, रेसिस्टर्स, रिले, कनेक्टर आदि।
मशीनरी पार्ट्स: जैसे ऑटोमोबाइल, मोटरसाइकिल, जहाज, हवाई जहाज, उपग्रह आदि।
उपभोक्ता वस्तुएं जैसे खिलौने, संगीत वाद्ययंत्र, बैटरी, आदि।
जैसे LSI, IC, CSP, BGA, मिश्रित IC, आदि।
ऑप्टिकल उत्पाद जैसे कैमरे, वेबकैम, आदि।
विद्युत उत्पाद: जैसे टेलीविजन, वॉशिंग मशीन, रेडियो, कार नेविगेशन सिस्टम आदि।
| मॉडल | S3645DZ |
| कॉन्फ़िगरेशन | कंप्यूटर नियंत्रण |
| भारी पंजा | |
| गर्म हवा हीटिंग के चार खंड | |
| डबल वेव | |
| स्वचालित सक्शन फ्लक्स | |
| टाइटेनियम पंजे की स्वचालित सफाई | |
| इलेक्ट्रिक टिन स्टोव इन और आउट | |
| स्प्रे ऑसिलेशन: स्टेपर मोटर | |
| शिखरों की संख्या | 2 शिखरों |
| बोर्ड चौड़ाई भर में | 30-450mm |
| टिन फर्नेस क्षमता | 450KG |
| प्रीहीट लंबाई | 2000mm (चार तापमान क्षेत्र, स्वतंत्र नियंत्रण, गर्म हवा परिसंचरण) |
| पीक ऊंचाई | 12mm |
| ओवर-बोर्ड घटक पैर लंबा है | 10mm |
| PCB बोर्ड परिवहन ऊंचाई | 750±20mm |
| नियंत्रण शैली | कंप्यूटर |
| रैक आकार | 3600*1500*1650mm |
| आकार और आकार | 4500*1500*1750mm |
| PCB बोर्ड परिवहन गति | 0-1.2m/min |
| प्रीहीट ज़ोन तापमान | कमरे का तापमान-180 °C |
| टिन ओवन तापमान | कमरे का तापमान-300 °C |
| परिवहन की दिशा | बाएं → दाएं |
| तापमान नियंत्रण मोड | PID+SSR |
| संपूर्ण मशीन नियंत्रण मोड | कंप्यूटर नियंत्रण |
| फ्लक्स क्षमता | अधिकतम 5.2L |
| स्प्रे विधि | स्टेपर मोटर + ST-6 नोजल |
| कुल शक्ति | 22KW |
| ऑपरेटिंग पावर | 6-10KW |
| बिजली की आपूर्ति | 380V 50HZ 3-फेज और 5-वायर के साथ |
| एयर सोर्स | 4-7KG/CM2 12.5L/Min |
| वजन | 1.8T |
इलेक्ट्रॉनिक्स विनिर्माण, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स, संचार उपकरण, एयरोस्पेस, चिकित्सा उपकरण, एलईडी लैंप, कंप्यूटर और परिधीय, स्मार्ट होम, स्मार्ट लॉजिस्टिक्स, लघु और उच्च शक्ति अनुपात इलेक्ट्रॉनिक उपकरणों में व्यापक रूप से उपयोग किया जाता है।
