| ब्रांड नाम: | YAMAHA |
| मॉडल संख्या: | YSM20R |
| एमओक्यू: | 1 |
| कीमत: | 77500 |
| पैकेजिंग विवरण: | वैक्यूम पैकिंग प्लस लकड़ी के बॉक्स पैकिंग |
| भुगतान की शर्तें: | टी/टी |

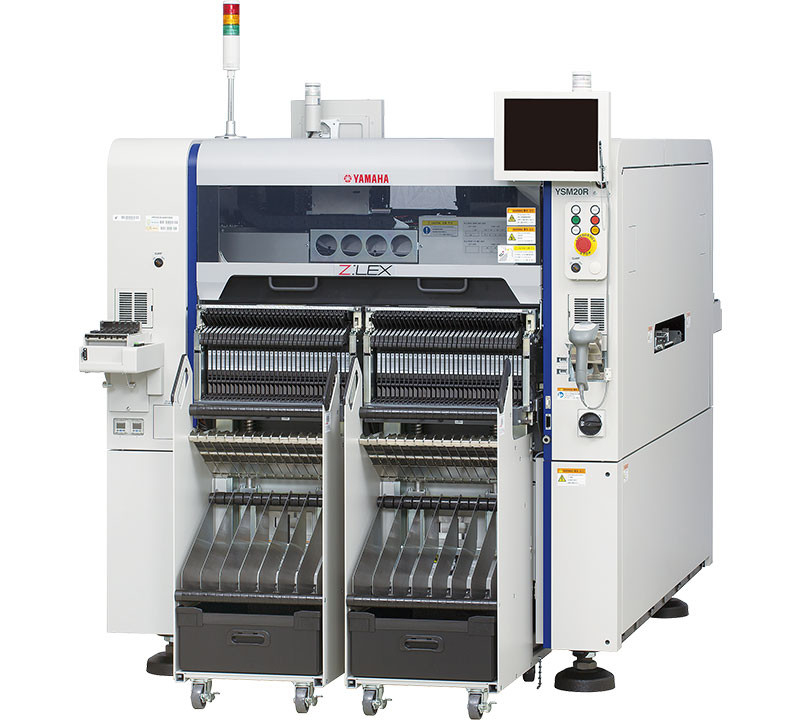

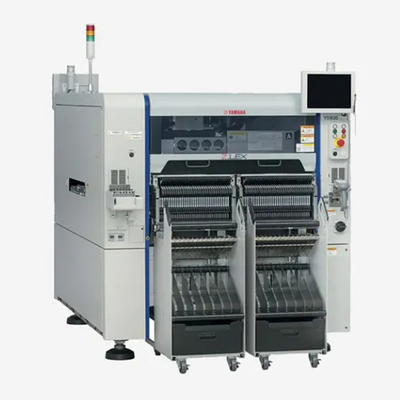

यामाहा YSM20R पिक एंड प्लेस मशीन एक कुशल और अत्यधिक लचीली प्लेसमेंट मशीन है जिसे एसएमटी (सतह-माउंट तकनीक) उत्पादन लाइन के लिए डिज़ाइन किया गया है।अपने उत्कृष्ट प्रदर्शन और अभूतपूर्व सटीकता के लिए जाना जाता है, यह मशीन एसएमटी उद्योग के लिए विश्वसनीय विकल्प है।
उच्च दक्षताः YSM20R 95,000 सीपीएच तक चल सकता है और एकल लेन और बहु-लेन डिजाइन सहित पीसीबी बोर्ड आकारों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
मॉड्यूलर डिजाइनः यामाहा मॉड्यूलर डिजाइन स्थायित्व और उच्च-सटीक संचालन सुनिश्चित करता है।
समृद्ध विशेषताएंः एफएम लचीले सिर से लैस, 1 या 2 बीम प्रणाली का समर्थन, बड़ी स्थापना क्षमता है, विभिन्न उत्पादन आवश्यकताओं के अनुकूल हो सकती है।

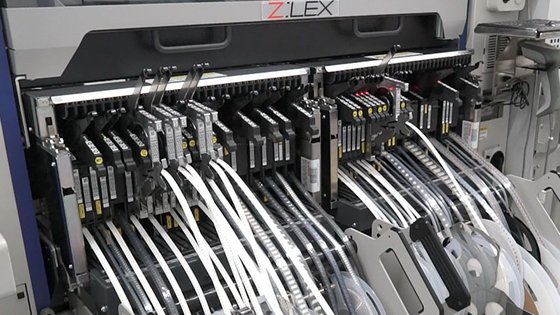

फ़ीडर्स की अधिकतम संख्याः 140 प्रकार/128 FES (फीडर्स) तक का समर्थन करता है
माउंटिंग सिरः एफएम लचीला सिर विभिन्न बीम सिस्टम और गति सेटिंग्स का समर्थन करने के लिए 5 नोजल से लैस है
स्वचालित पिन समर्थनः स्वचालित रूप से कार्यक्रम के अनुसार पिन की स्थिति की पहचान
नोजल सफाई स्टेशनः यह सुनिश्चित करने के लिए कि नोजल प्रत्येक उपयोग के बाद साफ हो, उच्च परिशुद्धता संचालन बनाए रखें
उच्च दक्षता मॉड्यूलर माउंटर उत्पादन प्रक्रियाओं की एक विस्तृत श्रृंखला के लिए प्रभावी ढंग से सेवा करता है।
अपनी श्रेणी में विश्व का सबसे तेज।
| विनिर्देश | Z:LEX YSM20R | YSM20WR |
| पीसीबी आकार सीमा | एकल लेन L 810 mm x चौड़ाई 490 mm से L 50 mm x चौड़ाई 50 mm तक दो चरण नोटः केवल एक्स-अक्ष 2 बीम विकल्प के लिए 1 पीसीबी परिवहनः L 810 mm x चौड़ाई 490 mm से L 50 mm x चौड़ाई 50 mm तक 2 पीसीबी परिवहनः L 380 mm x चौड़ाई 490 mm से L 50 mm x चौड़ाई 50 mm तक |
दोहरी लेन उसी प्रकार के पीसीबी*: L 810 मिमी x चौड़ाई 356 मिमी से L 50 मिमी x चौड़ाई 50 मिमी विभिन्न प्रकार के पीसीबीः L 810 mm x W 662 mm तक उसी प्रकार का पीसीबी**: L 810 mm x W 280 mm से L 50 mm x W 50 mm विभिन्न प्रकार के पीसीबीः L 810 मिमी x W 510 मिमी तक |
| सिर/लागू घटकों माउंटिंग सटीकता |

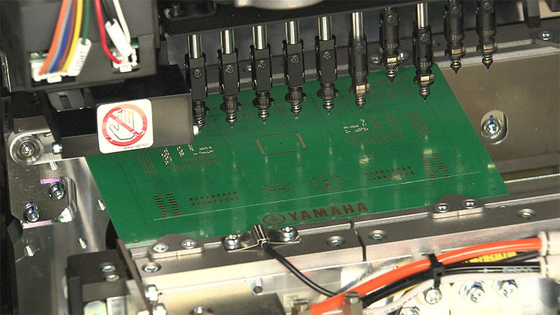

एचएम उच्च गति बहुउद्देश्यीय सिर (10 नोजल): 0201 मिमी से 55 x 55 मिमी, एल 100 मिमी, एच 15 मिमी एफएम लचीला बहुउद्देश्यीय सिर (5 नोजल): 03015 मिमी से 55 x 55 मिमी, एल 100 मिमी, एच 28 मिमी प्रत्येक सिर पर 30 एन तक बल नियंत्रण के साथ एफएम सिर Cpk ≥ 1.0 = 0.035 मिमी; 3.± 0.025 मिमी |
|
| माउंट करने की क्षमता | एक्स अक्ष 2-बीम: 2x एचएम सिर 95,000 सीपीएच / 66,000 सीपीएच आईपीसी 9850 2x एफएम सिर 34,000 सीपीएच / 30,000 सीपीएच आईपीसी 9850 एक्स अक्ष 1 बीम: 1x एचएम सिर 42,000 सीपीएच / 28,000 सीपीएच आईपीसी 9850 1x एफएम सिर 17,000 सीपीएच / 14,000 सीपीएच आईपीसी 9850 |
एक्स अक्ष 2-बीम: 2x एचएम सिर 81,000 सीपीएच / 55,500 सीपीएच आईपीसी 9850* |
| घटक प्रकारों की संख्या | टेप रीलः 140 फिक्स्ड फीडर प्लेट, 8 मिमी चौड़ाई टेप रीलः 128 फीडर वैगन एक्सचेंज, 8 मिमी चौड़ाई ट्रेः स्थिर sATS30 या sATS30NS स्थापित के साथ 30 प्रकार ट्रेः ट्रे वैगन विनिमय के साथ 10 प्रकार (प्रति प्रणाली अधिकतम 2) |
|
| विद्युत आपूर्ति वायु आपूर्ति स्रोत | 3-चरण, AC 200 / 208 / 220 / 240 / 380 / 400 / 416 V ± 10 %, 50 / 60 Hz 0.45 एमपीए या उससे अधिक, स्वच्छ, सूखी अवस्था में | |
| बाहरी आयाम (प्रक्षेपणों को छोड़कर) वजन | L 1,374 मिमी x W 1,857 मिमी x H 1,445 मिमी लगभग 2,050 कि. | L 1,374 मिमी x W 2,110 मिमी x H 1,480 मिमी लगभग 2,500 किलोग्राम |
The YSM20R brings the 1-head solution yet to a higher level making it the world’s fastest all-purpose surface mounter The two types of new heads are developed with the ideal of the “one-head solution” conceptउच्च गति वाले सामान्य प्रयोजन के प्रमुखों का उपयोग अल्ट्रा-छोटे (0201 मिमी) चिप भागों के लिए किया जा सकता है।
असीमित विस्तार वास्तविकता बन जाता हैः व्यापक समर्थन क्षमताएं!
व्यापक रूप से इलेक्ट्रॉनिक्स विनिर्माण, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स, संचार उपकरण, एयरोस्पेस, चिकित्सा उपकरण, एलईडी लैंप, कंप्यूटर और परिधीय, स्मार्ट होम में उपयोग किया जाता है,स्मार्ट रसद, लघु और उच्च शक्ति अनुपात वाले इलेक्ट्रॉनिक उपकरण।
|
| ब्रांड नाम: | YAMAHA |
| मॉडल संख्या: | YSM20R |
| एमओक्यू: | 1 |
| कीमत: | 77500 |
| पैकेजिंग विवरण: | वैक्यूम पैकिंग प्लस लकड़ी के बॉक्स पैकिंग |
| भुगतान की शर्तें: | टी/टी |
यामाहा YSM20R पिक एंड प्लेस मशीन एक कुशल और अत्यधिक लचीली प्लेसमेंट मशीन है जिसे एसएमटी (सतह-माउंट तकनीक) उत्पादन लाइन के लिए डिज़ाइन किया गया है।अपने उत्कृष्ट प्रदर्शन और अभूतपूर्व सटीकता के लिए जाना जाता है, यह मशीन एसएमटी उद्योग के लिए विश्वसनीय विकल्प है।
उच्च दक्षताः YSM20R 95,000 सीपीएच तक चल सकता है और एकल लेन और बहु-लेन डिजाइन सहित पीसीबी बोर्ड आकारों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
मॉड्यूलर डिजाइनः यामाहा मॉड्यूलर डिजाइन स्थायित्व और उच्च-सटीक संचालन सुनिश्चित करता है।
समृद्ध विशेषताएंः एफएम लचीले सिर से लैस, 1 या 2 बीम प्रणाली का समर्थन, बड़ी स्थापना क्षमता है, विभिन्न उत्पादन आवश्यकताओं के अनुकूल हो सकती है।
फ़ीडर्स की अधिकतम संख्याः 140 प्रकार/128 FES (फीडर्स) तक का समर्थन करता है
माउंटिंग सिरः एफएम लचीला सिर विभिन्न बीम सिस्टम और गति सेटिंग्स का समर्थन करने के लिए 5 नोजल से लैस है
स्वचालित पिन समर्थनः स्वचालित रूप से कार्यक्रम के अनुसार पिन की स्थिति की पहचान
नोजल सफाई स्टेशनः यह सुनिश्चित करने के लिए कि नोजल प्रत्येक उपयोग के बाद साफ हो, उच्च परिशुद्धता संचालन बनाए रखें
उच्च दक्षता मॉड्यूलर माउंटर उत्पादन प्रक्रियाओं की एक विस्तृत श्रृंखला के लिए प्रभावी ढंग से सेवा करता है।
अपनी श्रेणी में विश्व का सबसे तेज।
| विनिर्देश | Z:LEX YSM20R | YSM20WR |
| पीसीबी आकार सीमा | एकल लेन L 810 mm x चौड़ाई 490 mm से L 50 mm x चौड़ाई 50 mm तक दो चरण नोटः केवल एक्स-अक्ष 2 बीम विकल्प के लिए 1 पीसीबी परिवहनः L 810 mm x चौड़ाई 490 mm से L 50 mm x चौड़ाई 50 mm तक 2 पीसीबी परिवहनः L 380 mm x चौड़ाई 490 mm से L 50 mm x चौड़ाई 50 mm तक |
दोहरी लेन उसी प्रकार के पीसीबी*: L 810 मिमी x चौड़ाई 356 मिमी से L 50 मिमी x चौड़ाई 50 मिमी विभिन्न प्रकार के पीसीबीः L 810 mm x W 662 mm तक उसी प्रकार का पीसीबी**: L 810 mm x W 280 mm से L 50 mm x W 50 mm विभिन्न प्रकार के पीसीबीः L 810 मिमी x W 510 मिमी तक |
| सिर/लागू घटकों माउंटिंग सटीकता |
एचएम उच्च गति बहुउद्देश्यीय सिर (10 नोजल): 0201 मिमी से 55 x 55 मिमी, एल 100 मिमी, एच 15 मिमी एफएम लचीला बहुउद्देश्यीय सिर (5 नोजल): 03015 मिमी से 55 x 55 मिमी, एल 100 मिमी, एच 28 मिमी प्रत्येक सिर पर 30 एन तक बल नियंत्रण के साथ एफएम सिर Cpk ≥ 1.0 = 0.035 मिमी; 3.± 0.025 मिमी |
|
| माउंट करने की क्षमता | एक्स अक्ष 2-बीम: 2x एचएम सिर 95,000 सीपीएच / 66,000 सीपीएच आईपीसी 9850 2x एफएम सिर 34,000 सीपीएच / 30,000 सीपीएच आईपीसी 9850 एक्स अक्ष 1 बीम: 1x एचएम सिर 42,000 सीपीएच / 28,000 सीपीएच आईपीसी 9850 1x एफएम सिर 17,000 सीपीएच / 14,000 सीपीएच आईपीसी 9850 |
एक्स अक्ष 2-बीम: 2x एचएम सिर 81,000 सीपीएच / 55,500 सीपीएच आईपीसी 9850* |
| घटक प्रकारों की संख्या | टेप रीलः 140 फिक्स्ड फीडर प्लेट, 8 मिमी चौड़ाई टेप रीलः 128 फीडर वैगन एक्सचेंज, 8 मिमी चौड़ाई ट्रेः स्थिर sATS30 या sATS30NS स्थापित के साथ 30 प्रकार ट्रेः ट्रे वैगन विनिमय के साथ 10 प्रकार (प्रति प्रणाली अधिकतम 2) |
|
| विद्युत आपूर्ति वायु आपूर्ति स्रोत | 3-चरण, AC 200 / 208 / 220 / 240 / 380 / 400 / 416 V ± 10 %, 50 / 60 Hz 0.45 एमपीए या उससे अधिक, स्वच्छ, सूखी अवस्था में | |
| बाहरी आयाम (प्रक्षेपणों को छोड़कर) वजन | L 1,374 मिमी x W 1,857 मिमी x H 1,445 मिमी लगभग 2,050 कि. | L 1,374 मिमी x W 2,110 मिमी x H 1,480 मिमी लगभग 2,500 किलोग्राम |
The YSM20R brings the 1-head solution yet to a higher level making it the world’s fastest all-purpose surface mounter The two types of new heads are developed with the ideal of the “one-head solution” conceptउच्च गति वाले सामान्य प्रयोजन के प्रमुखों का उपयोग अल्ट्रा-छोटे (0201 मिमी) चिप भागों के लिए किया जा सकता है।
असीमित विस्तार वास्तविकता बन जाता हैः व्यापक समर्थन क्षमताएं!
व्यापक रूप से इलेक्ट्रॉनिक्स विनिर्माण, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स, संचार उपकरण, एयरोस्पेस, चिकित्सा उपकरण, एलईडी लैंप, कंप्यूटर और परिधीय, स्मार्ट होम में उपयोग किया जाता है,स्मार्ट रसद, लघु और उच्च शक्ति अनुपात वाले इलेक्ट्रॉनिक उपकरण।
