SMT सोल्डर पेस्ट प्रिंटिंग मशीन
>

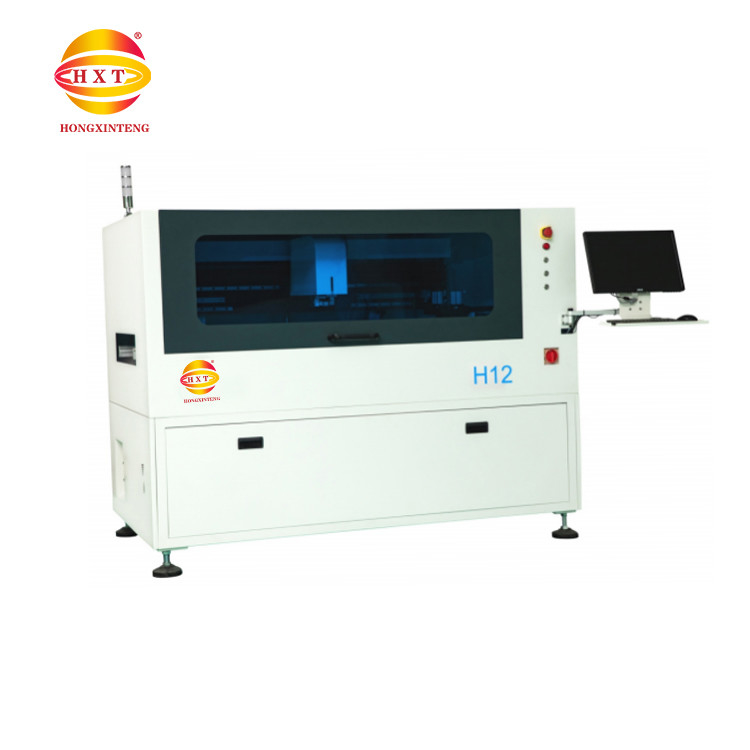

SMT सोल्डर पेस्ट प्रिंटर मशीन HXT-H12 पीसीबी स्क्रीन प्रिंटिंग असेंबली लाइन मशीन

SMT सोल्डर पेस्ट प्रिंटर मशीन HXT-H12 पीसीबी स्क्रीन प्रिंटिंग असेंबली लाइन मशीन

ब्रांड नाम: HXT
मॉडल संख्या: एच 12
एमओक्यू: 1
कीमत: 18000
पैकेजिंग विवरण: वैक्यूम पैकिंग प्लस लकड़ी के बॉक्स पैकिंग
भुगतान की शर्तें: टी/टी
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीनी
प्रमाणन:
CE
नाम:
एसएमटी सोल्डर पेस्ट प्रिंटर मशीन
आपूर्तिकर्ता:
HXT
मॉडल संख्या:
HXT-H12
उत्पाद का नाम:
सोल्डर पेस्ट प्रिंटर
अधिकतम बोर्ड आकार:
1200 x 400 मिमी
प्रयोग:
एसएमडी एलईडी एसएमटी
प्रमुख घटक:
पीएलसी, इंजन, असर, गियरबॉक्स, मोटर, दबाव पोत, गियर, पंप
आवेदन:
श्रीमती पीसीबी विधानसभा उत्पादन लाइन
स्थिति:
मूल नया और इस्तेमाल किया
मशीन का आकार:
2200 मिमी x 1340 मिमी x 1480 मिमी
आपूर्ति की क्षमता:
उत्पादन क्षमता एक महीने में 100 यूनिट है
प्रमुखता देना:

उच्च परिशुद्धता के लिए पित्तांक स्टेंसिल मशीन

,

उच्च परिशुद्धता पीसीबी स्क्रीन प्रिंटर

,

विजुअल सोल्डर स्टेंसिल मशीन

उत्पाद का वर्णन

स्वचालित विज़ुअल सोल्डर पेस्ट प्रिंटर मशीन H12 SMT स्टेंसिल प्रिंटर मशीन H15 PCB स्क्रीन प्रिंटिंग मशीन SMD उत्पादन असेंबलिंग लाइन के लिए


विवरण

यह SMT स्वचालित सोल्डर पेस्ट प्रिंटर मशीन एक उच्च-सटीक, पूरी तरह से स्वचालित समाधान है जो बड़े पैमाने पर उत्पादन पीसीबी के लिए डिज़ाइन किया गया है, जो सुसंगत और सटीक सोल्डर पेस्ट जमाव सतह माउंट असेंबली के लिए सुनिश्चित करता है। उन्नत विज़न अलाइनमेंट सिस्टम (तक 10μm सटीकता), यह मशीन अल्ट्रा-फाइन-पिच घटकों (0201, 0.3mm BGA) के लिए भी, स्टेंसिल-टू-पीसीबी पंजीकरण की गारंटी देता है। दोहरी सर्वो-संचालित स्क्वीजी सिस्टम प्रदान करता है प्रोग्रामेबल दबाव (20-200N) और कोण समायोजन (45-70°), पेस्ट रिलीज को अनुकूलित करते हुए स्टेंसिल लाइफ को बढ़ाता है।


उत्पाद विनिर्देश

फ्रेममिन-आकार

600x600mm

फ्रेममैक्स-आकार

500x1000mm

पीसीबी आकार

50x50m

पीसीबी आकार

1200x400mm

पीसीबी मोटाई

0.4~6 मिमी

  घटक श्रेणी

0402, 0603, 0805, 1206, 2835, 50507474, उच्च-शक्ति एलईडी घटक

पीसीबी विकृति

अधिकतम, पीसीबी विकर्ण 1%

सहायता प्रणाली

स्वचालित शीर्ष समतलन, लचीला साइड क्लैंप

टेबल समायोजन रेंज

X:±5mm:Y:±5mm:e:+2

कन्वेयर गति

अधिकतम 1000mm/s प्रोग्रामेबल

कन्वेयर ऊंचाई

860~940mm

कन्वेयर दिशा

दाएं बाएं, दाएं बाएं, बाएं बाएं, दाएं दाएं

स्क्वीजी दबाव

0.5~0.7Kgf/cm2

मुद्रण गति

10~200mm/sec

स्क्वीजी कोण

60° (मानक, समर्थन अनुकूलित

स्क्वीजी प्रकार

स्टील स्क्रैपर (मानक), रबर स्क्रैपर (अनुकूलित)

संरेखण मोड

पीसीबी मार्क स्थिति का पता लगाने के लिए कैमरे का उपयोग करें, और विज़न सुधार सिस्टम सॉफ्टवेयर के माध्यम से X-Y-कोण दिशा को सही करने के लिए यूनिवर्सल वर्कटेबल को नियंत्रित करें। सब्सट्रेट संरेखण के लिए स्टेंसिल प्राप्त करना

फिडुशियल मार्क आकार

कोई भी आकार

फिडुशियल मार्क आकार

इसे 0.5mm~2.5mm के व्यास या साइड लंबाई के साथ विभिन्न आकारों के छेद में बनाया जा सकता है, और अनुमेय विचलन 10% है

फिडुशियल मार्क आवश्यकता

मार्किंग पॉइंट कोटिंग की सतह को समतल और चिकना होना आवश्यक है

दोहराव स्थिति सटीकता

±0.01mm

मुद्रण सटीकता

± 0.05mm

चक्र समय

<12s(मुद्रण को छोड़कर))

पावर इनपुट

AG220V+10%50/60HZ2KW एकल चरण

मशीन आयाम

2200(L)x1340(W)x1480(H)mm

वज़न

लगभग 1000kg

उत्पाद विवरण

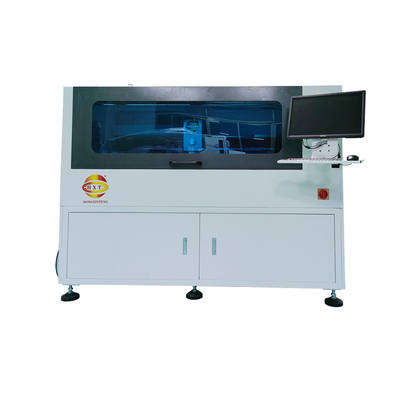

 SMT सोल्डर पेस्ट प्रिंटर मशीन HXT-H12 पीसीबी स्क्रीन प्रिंटिंग असेंबली लाइन मशीन 0

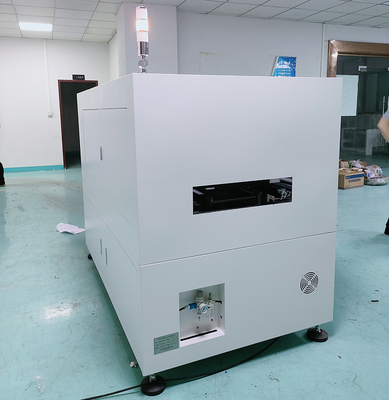

SMT सोल्डर पेस्ट प्रिंटर मशीन HXT-H12 पीसीबी स्क्रीन प्रिंटिंग असेंबली लाइन मशीन 1

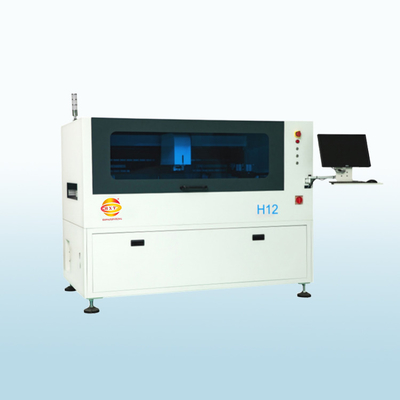

SMT सोल्डर पेस्ट प्रिंटर मशीन HXT-H12 पीसीबी स्क्रीन प्रिंटिंग असेंबली लाइन मशीन 2




अनुप्रयोग:

इलेक्ट्रॉनिक्स विनिर्माण, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स, संचार उपकरण, एयरोस्पेस, चिकित्सा उपकरण, एलईडी लैंप, कंप्यूटर और बाह्य उपकरणों, स्मार्ट होम, स्मार्ट लॉजिस्टिक्स, लघु और उच्च शक्ति अनुपात इलेक्ट्रॉनिक उपकरणों में व्यापक रूप से उपयोग किया जाता है।

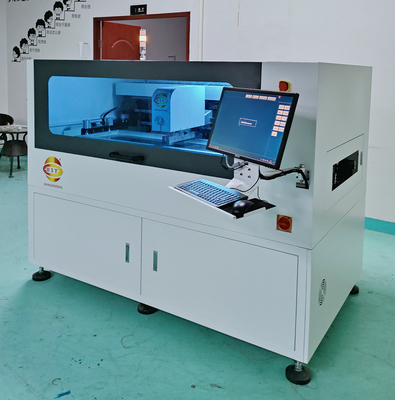

SMT सोल्डर पेस्ट प्रिंटर मशीन HXT-H12 पीसीबी स्क्रीन प्रिंटिंग असेंबली लाइन मशीन 3
