| ब्रांड नाम: | DCEN |
| मॉडल संख्या: | डीसी -500 |
| एमओक्यू: | 1 |
| मूल्य: | 11200 |
| पैकेजिंग विवरण: | वैक्यूम पैकिंग प्लस लकड़ी के बॉक्स पैकिंग |
| भुगतान की शर्तें: | टी/टी |

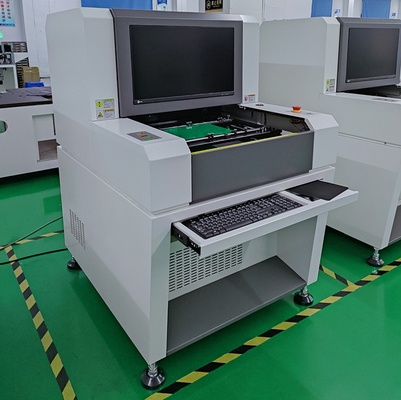

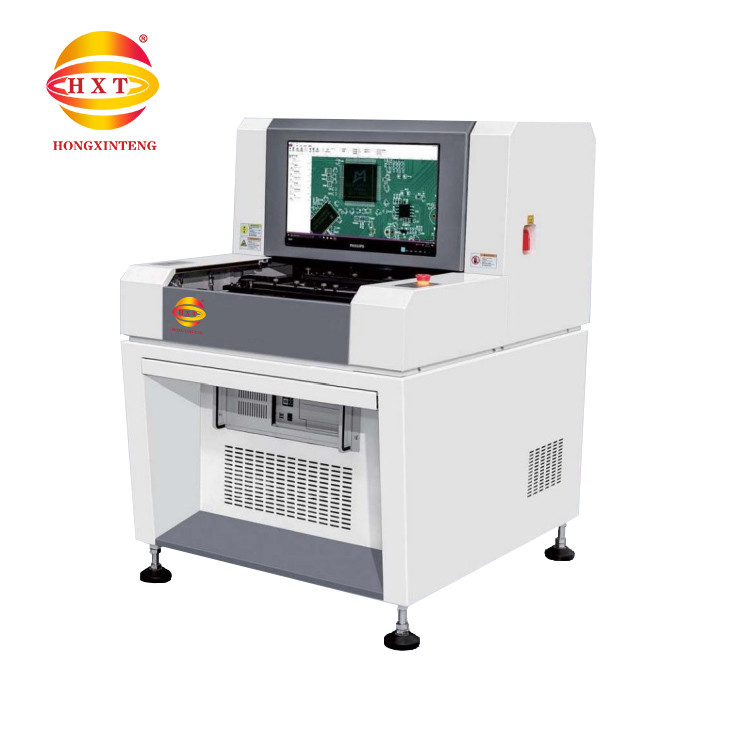

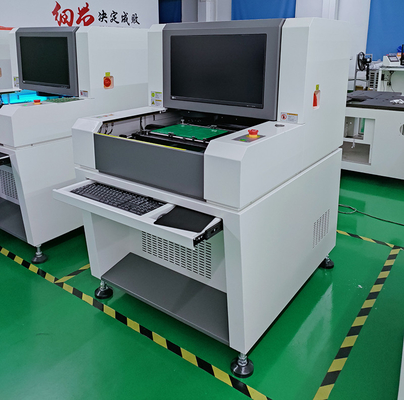

दऑफ़लाइन 2D एओआई (स्वचालित ऑप्टिकल निरीक्षण) मशीनएक लागत प्रभावी गुणवत्ता नियंत्रण समाधान हैउत्पादन के पश्चात पीसीबी निरीक्षणछोटे से मध्यम बैच विनिर्माण में।उच्च संकल्प 2 डी इमेजिंग(5MP-20MP कैमरे) के साथबहुआयामी एलईडी प्रकाश व्यवस्था, इस स्टैंडअलोन प्रणाली का पता लगाता हैलोडर दोष(ब्रिजिंग, अपर्याप्त मिलाप),घटक त्रुटियां(अधूरे/गलत ढंग से संरेखित भाग) औरध्रुवीयता के मुद्देके साथ15 μm का रिज़ॉल्यूशन.
|
ऑप्टिकल प्रणाली |
ऑप्टिकल कैमरा |
5 मिलियन उच्च गति बुद्धिमान डिजिटल औद्योगिक कैमरा |
|
संकल्प (एफओवी) |
मानक 15μm/पिक्सेल (अनुरूप FOV: 38mm*30mm) 10/15/20μm/पिक्सेल (वैकल्पिक) |
|
|
ऑप्टिकल लेंस |
5M पिक्सेल स्तर टेलीसेंट्रिक लेंस, क्षेत्र की गहराईः 8mm-10mm |
|
|
प्रकाश स्रोत प्रणाली |
उच्च चमक आरजीबी समाक्षीय अंगूठी बहु कोण एलईडी प्रकाश स्रोत |
|
|
|
|
|
|
हार्डवेयर विन्यास |
ऑपरेटिंग सिस्टम |
विंडोज 10 प्रोफेशनल |
|
कंप्यूटर विन्यास |
i3CPU, 8G GPU ग्राफिक्स कार्ड, 16G मेमोरी, 120G सॉलिड स्टेट ड्राइव, 1TB मैकेनिकल हार्ड ड्राइव |
|
|
मशीन की शक्ति |
एसी 220 वोल्ट ±10%, आवृत्ति 50/60 हर्ट्ज, नामित शक्ति 1.2KW |
|
|
मशीन का आकार |
1100 मिमी × 900 मिमी × 1350 मिमी (एल × डब्ल्यू × एच) ऊंचाई पैरों सहित |
|
|
मशीन का वजन |
450 किलो |
|
|
वैकल्पिक विन्यास |
ऑफलाइन प्रोग्रामिंग सॉफ्टवेयर, बाहरी बारकोड बंदूक एमईएस ट्रेस करने की प्रणाली इंटरफ़ेस खुला है |
|
|
|
|
|
|
पीसीबी विनिर्देशों का पता लगाएं |
आकार |
40×40mm ~450×330mm (बड़े आकार ग्राहक आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है) |
|
मोटाई |
0.3 मिमी ~ 6 मिमी |
|
|
बोर्ड का वजन |
≤3 किलो |
|
|
स्पष्ट ऊंचाई |
ऊपरी जाल ऊंचाई ≤ 35 मिमी, निचली जाल ऊंचाई ≤ 70 मिमी (विशेष आवश्यकताओं को अनुकूलित किया जा सकता है) |
|
|
न्यूनतम परीक्षण तत्व |
0201 घटकों, 0.3 मिमी पिच और IC से ऊपर (वैकल्पिक 01005 घटकों तक पहुंच सकता है) |
|
|
|
|
|
|
परीक्षण आइटम |
सोल्डर पेस्ट प्रिंटिंग |
उपस्थिति, विचलन, कम टिन, अधिक टिन, खुला सर्किट, प्रदूषण, टिन कनेक्शन आदि। |
|
भाग दोष |
भागों की कमी, स्थानांतरण, विकृति, श्मशान, पक्ष में खड़े, पलट भागों, उलट ध्रुवीयता, गलत भागों, क्षतिग्रस्त भागों, कई भागों, आदि |
|
|
सोल्डर जोड़ों के दोष |
कम टिन, अधिक टिन, बराबर टिन, आभासी मिलाप, कई टुकड़े, आदि। |
|
|
वेव सोल्डरिंग निरीक्षण |
पिन डालें, टिन नहीं, कम टिन, अधिक टिन, आभासी मिलाप, टिन मोती, टिन छेद, खुला सर्किट, कई टुकड़े, आदि। |
|
|
लाल प्लास्टिक बोर्ड का पता लगाना |
भागों की कमी, स्थानांतरण, विकृति, श्मशान पत्थर, पक्ष में खड़े, पलट भागों, उलट ध्रुवीयता, गलत भागों, क्षति, ओवरफ्लो गोंद, कई भागों, आदि |
व्यापक रूप से इलेक्ट्रॉनिक्स विनिर्माण, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स, संचार उपकरण, एयरोस्पेस, चिकित्सा उपकरण, एलईडी लैंप, कंप्यूटर और परिधीय, स्मार्ट होम में उपयोग किया जाता है,स्मार्ट रसद, लघु और उच्च शक्ति अनुपात वाले इलेक्ट्रॉनिक उपकरण।
|
