| ब्रांड नाम: | JUKI |
| मॉडल संख्या: | आरएस-2 |
| एमओक्यू: | 1 |
| कीमत: | 55000 |
| पैकेजिंग विवरण: | वैक्यूम पैकिंग प्लस लकड़ी के बॉक्स पैकिंग |
| भुगतान की शर्तें: | टी/टी |
JUKI लेजर-मान्यता प्रौद्योगिकी विभिन्न घटक आकारों की तेजी से, सटीक पहचान करने में सक्षम बनाती है, जिसमें BGA, SOP और QFP शामिल हैं, जो 03015 से लेकर 50 मिमी वर्ग तक के आकारों तक होते हैं।यह लेजर पहचान प्रणाली स्थिर पहचान और प्लेसमेंट सुनिश्चित करता हैइसके अतिरिक्त, घटक डेटा बनाने को सरल किया जाता है, जिससे नए घटकों का त्वरित एकीकरण संभव हो जाता है।
इष्टतम स्थिति उच्च गति 50,000CPH
लेजर सेंसर को बोर्ड के करीब रखकर और पिकअप से लेकर प्लेसमेंट तक यात्रा के समय को कम करके, एक हेड माउंटर अपनी आदर्श परिस्थितियों में 50,000 सीपीएच की इष्टतम गति प्राप्त करता है।
अनुकूलन सेंसर ऊंचाई के साथ TAKUMI हेड
लेजर सेंसर की ऊँचाई ¥TAKUMI Head पर ¥ प्रत्येक घटक की ऊँचाई के आधार पर स्वचालित रूप से समायोजित होती है,
सटीक पिकअप और प्लेसमेंट की अनुमति देता है।
यह 8 नोजल टाकुमी हेड विभिन्न ऊंचाइयों के घटकों को समायोजित करता है, सबसे छोटे से सबसे बड़े तक, इष्टतम सुनिश्चित करता है
गति और सटीकता।
घटक ऊंचाई छह स्तरों में से चुना जा सकता हैः 1, 3, 6, 12, 20 और 25 मिमी।
उच्च गति, उच्च परिशुद्धता की पहचान JUKI की गर्व लेजर-मान्यता तकनीक के साथ करता है

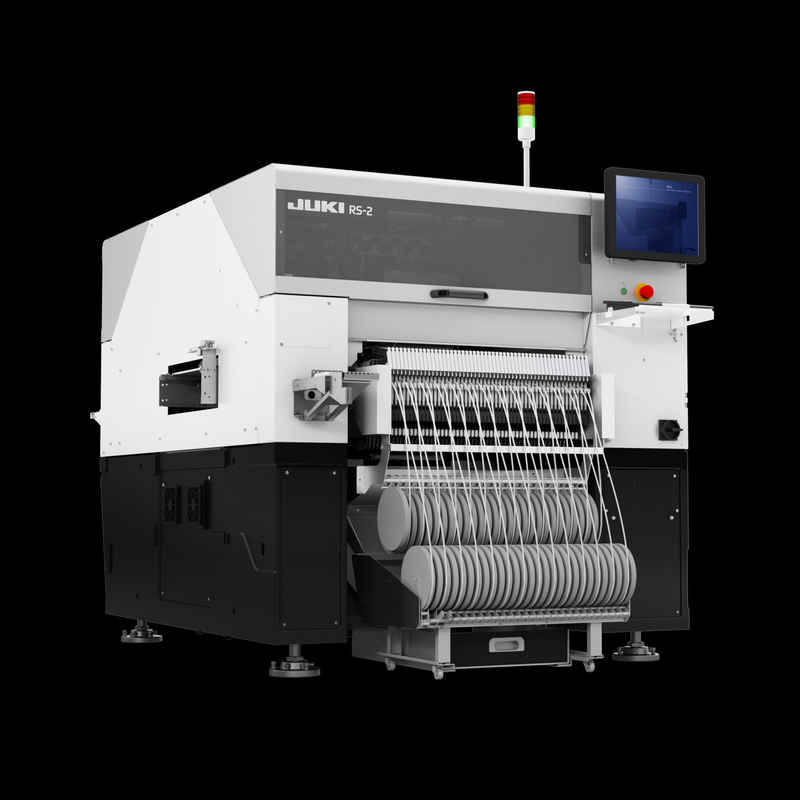

| फास्ट स्मार्ट मॉड्यूलर माउंटर आरएस-2 | |||
| बोर्ड का आकार | न्यूनतम | 50 मिमी × 50 मिमी | |
| अधिकतम | 1 बफर | 800 mm × 370 mm | |
| 3 बफर | 410 मिमी × 370 मिमी | ||
| बोर्ड का अनुमेय भार | अधिकतम 3 किलो | ||
| सब्सट्रेट की मोटाई | 0.3~6.0 मिमी | ||
| घटक की ऊंचाई | 25 मिमी | ||
| घटक का आकार | 03015-50 मिमी x 150 मिमी (1 x 3 सेगमेंट पहचान) x □74 मिमी (2 x 2 सेगमेंट पहचान) | ||
| प्लेसमेंट गति | इष्टतम | 50,000CPH | |
| IPC9850 | 32,000CPH | ||
| स्थान की सटीकता | ±35μm ((Cpk √1) | ||
| फीडर इनपुट | 112 उत्पाद*1 | ||
| विद्युत आपूर्ति | तीन-चरण AC200V (मानक प्रकार) / तीन-चरण 200 VAC से 415V (जब ट्रांसफार्मर के साथ प्रकार का चयन किया जाता है) | ||
| प्रतीत शक्ति | 2.2 kVA | ||
| परिचालन वायु दबाव | 0.5±0.05 एमपीए | ||
| वायु खपत | वैक्यूम जनरेटर का प्रयोग करते समयः 200L/मिनट (मानक), वैक्यूम पंप का उपयोग करते समयः 50L/मिनट (वैकल्पिक) | ||
| मशीन के आयाम ((WxDxH)*2 | 1,500 मिमी × 1,686 मिमी × 1,450 मिमी | ||
| द्रव्यमान (लगभग) | 1,630 किलोग्राम | ||
|
