रिफ्लो ओवन
>

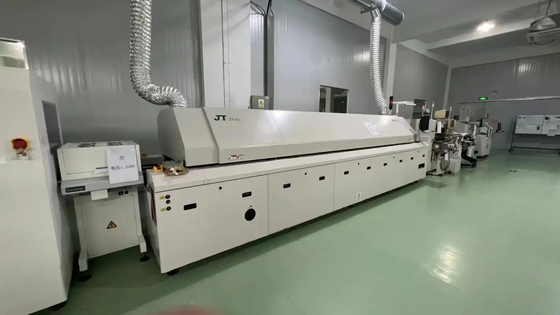

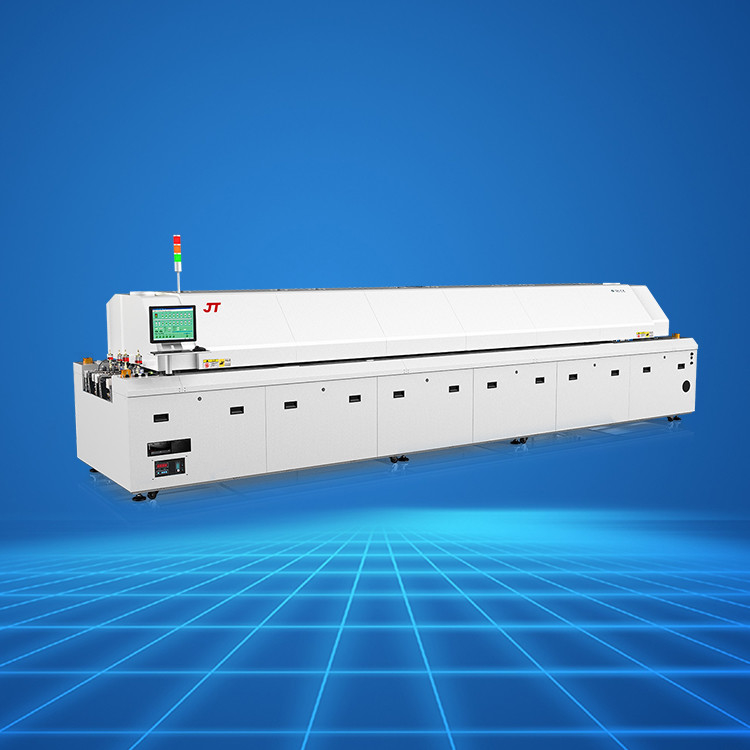

इलेक्ट्रॉनिक जेटी रिफ्लो ओवन जेटीआर-1200 एसएमडी 12 जोन पीसीबी रिफ्लो एसएमटी विनिर्माण

इलेक्ट्रॉनिक जेटी रिफ्लो ओवन जेटीआर-1200 एसएमडी 12 जोन पीसीबी रिफ्लो एसएमटी विनिर्माण

ब्रांड नाम: Jt
मॉडल संख्या: JTR-1200
एमओक्यू: 2
कीमत: 39500
पैकेजिंग विवरण: वैक्यूम पैकिंग प्लस लकड़ी के बॉक्स पैकिंग
भुगतान की शर्तें: टी/टी
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीनी
आपूर्तिकर्ता:
HXT
नाम:
रिफ्लो ओवन
अधिकतम बोर्ड आकार:
450 मिमी
उत्पाद का नाम:
जेट रिफ्लो ओवन मशीन
आवेदन:
इलेक्ट्रॉनिक उत्पादों के लिए एसएमडी एसएमडी सोल्डरिंग रिफ्लो ओवन
आपूर्ति की क्षमता:
उत्पादन क्षमता एक महीने में 30 इकाइयाँ है
प्रमुखता देना:

सीसा मुक्त गर्म हवा रिफ्लो ओवन

,

एसएमटी गर्म हवा रिफ्लो ओवन

,

Smt सोल्डर रिफ्लो मशीन

उत्पाद का वर्णन

सीसा मुक्त जेटी रिफ्लो ओवन जेटीआर-1200 सोल्डरिंग मशीन एसएमटीगर्म हवा HXT रिफ्लो ओवन SMD पीसीबी के लिए वेल्डिंग उपकरण



उत्पाद का परिचय

मल्टी-लेयर इन्सुलेशन फर्नेस डिजाइन, फर्नेस शेल सतह का तापमान 10 डिग्री से 20 डिग्री तक कम हो जाता है, प्रभावी रूप से कार्य वातावरण का तापमान कम हो जाता है।
अधिक जटिल और बड़े मिलाप उत्पादों की सीसा मुक्त प्रक्रिया आवश्यकताओं को पूरा करने के लिए गर्मी हस्तांतरण दक्षता में 15% सुधार।
कार्ड प्लेट और प्लेट ड्रॉप घटना की घटना को रोकने के लिए पार्श्व विरूपण के बिना गाइड रेल सुनिश्चित करने के लिए मुख्य क्रेन हाथ को मजबूत करें।
बंद भट्ठी के डिजाइन के उपयोग का पूर्ण संरक्षण, नाइट्रोजन की प्रभावी सुरक्षा को खत्म करना आसान नहीं है, ताकि न्यूनतम ऑक्सीजन सामग्री 150 पीपीएम तक हो सके।
कम नाइट्रोजन खपत, केवल 20-22 m3/h 300-800 ppm ऑक्सीजन एकाग्रता पर।
मशीन में 95% सामग्री को पुनः उपयोग किया जा सकता है।
नई शीतलन संरचना से अधिकांश निकास गैसों को फ़िल्टरिंग या वसूली के बाद भट्ठी में वापस जाने की अनुमति मिलती है, जिससे गर्मी का नुकसान कम होता है और अधिक गहन प्रवाह वसूली संभव होती है।
डबल गाइड रेल संरचना उत्पादन दक्षता में प्रभावी ढंग से सुधार कर सकती है, ऊर्जा की खपत और उत्पादन लागत को बचा सकती है।
कार्यरत भट्ठी शरीर का सतह तापमान कम है, और गर्मी का नुकसान बहुत छोटा है।


उत्पाद विनिर्देश

मॉडल जेटीआर-1200 JTR-1200D JTR-1200L
विस्तृत विवरण
बाहरी आयाम 7050 x 1430 x 1530 मिमी  7050 x 1660 x 1530 मिमी   7050 x 1660 x 1530 मिमी
मुख्य रंग सफेद लहरें सफेद लहरें सफेद लहरें
शुद्ध भार लगभग 3000 किलो लगभग 3350 किलो लगभग.3300 किलोग्राम
निकास हवा का आयतन 10m3/min×2 पहुँच मार्ग 10m3/min×2 पहुँच मार्ग 10m3/min×2 पहुँच मार्ग
विद्युत आपूर्ति 5 केबल 3-चरण; 380V 50/60HZ; (□ O: 220V 50/60HZ) 5 केबल 3-चरण; 380V 50/60HZ; (□ O: 220V 50/60HZ) 5 केबल 3-चरण; 380V 50/60HZ; (□ O: 220V 50/60HZ)
शक्ति प्रारंभ शक्ति 40KW, कार्य शक्ति 11KW प्रारंभ शक्ति 40KW, कार्य शक्ति 11KW प्रारंभ शक्ति 40/42KW, कार्य शक्ति 11/12KW
गर्म करने का समय के बारे में 25 मिनट के बारे में 30 मिनट के बारे में 30 मिनट
तापमान सीमा कमरे का तापमान -300 °C कमरे का तापमान -300 °C कमरे का तापमान -300 °C
पीसीबी की अधिकतम चौड़ाई 400 मिमी (460 मिमी वैकल्पिक) 250 मिमी × 2 ((दो चैनल के लिए 50-270 मिमी और एकल चैनल के लिए 50-490 मिमी)  610 मिमी
भागों की ऊंचाई बोर्ड के ऊपर 30 मिमी/बोर्ड के नीचे 25 मिमी बोर्ड के ऊपर 30 मिमी/बोर्ड के नीचे 25 मिमी शीर्ष 25 मिमी/नीचे 25 मिमी
परिवहन की दिशा बाएं से दाएं (□ o: दाएं से बाएं) बाएं से दाएं (□ o: दाएं से बाएं) बाएं से दाएं (□ o: दाएं से बाएं)
मार्गदर्शक रेल की स्थिरता का तरीका अग्रिम स्थिरता (□ O: पिछाड़ी स्थिरता) डबल ट्रैक 1,3 फिक्स्ड (□ o: 1,4 फिक्स्ड) अग्रिम स्थिरता (□ O: पिछाड़ी स्थिरता)
जमीन से गाइड रेल की ऊंचाई 900±20 मिमी 900±20 मिमी 900±20 मिमी
परिवहन की गति 300-2000 मिमी/मिनट 300-2000 मिमी/मिनट 300-2000 मिमी/मिनट
पैरामीटर भंडारण विभिन्न उत्पादन सेटिंग्स के मापदंडों और स्थिति संग्रहीत किया जा सकता है विभिन्न उत्पादन सेटिंग्स के मापदंडों और स्थिति संग्रहीत किया जा सकता है विभिन्न उत्पादन सेटिंग्स के मापदंडों और स्थिति संग्रहीत किया जा सकता है
असामान्य अलार्म अल्ट्रा-उच्च या अल्ट्रा-निम्न तापमान अलार्म, ध्वनि, प्रकाश दो तरह से अल्ट्रा-उच्च या अल्ट्रा-निम्न तापमान अलार्म, ध्वनि, प्रकाश दो तरह से अल्ट्रा-उच्च या अल्ट्रा-निम्न तापमान अलार्म, ध्वनि, प्रकाश दो तरह से
स्नेहन तेल भरना स्वचालित मैनुअल मोड स्वतंत्र रूप से स्विच किया जा सकता है स्वचालित मैनुअल मोड स्वतंत्र रूप से स्विच किया जा सकता है स्वचालित मैनुअल मोड स्वतंत्र रूप से स्विच किया जा सकता है
उपकरण विन्यास
हीटिंग/कूलिंग ज़ोन की संख्या शीर्ष 12, नीचे 12 हीटिंग जोन, शीर्ष 3/नीचे 3 शीतलन जोन शीर्ष 12, नीचे 12 हीटिंग जोन, शीर्ष 3/नीचे 3 शीतलन जोन शीर्ष 12, नीचे 12 हीटिंग जोन, शीर्ष 3/नीचे 3 शीतलन जोन
नियंत्रण प्रणाली Win10 + व्यवसाय + पीएलसी Win10 + व्यवसाय + पीएलसी Win10 + व्यवसाय + पीएलसी
तापमान नियंत्रण मोड पीआईडी बंद-लूप नियंत्रण + एसएसआर ड्राइवर पीआईडी बंद-लूप नियंत्रण + एसएसआर ड्राइवर पीआईडी बंद-लूप नियंत्रण + एसएसआर ड्राइवर
तापमान परीक्षण लाइन अनुच्छेद 4 अनुच्छेद 4 अनुच्छेद 4
परिवहन प्रणाली एकल रेल + मेष बेल्ट परिवहन डबल गाइड रेल + मेष बेल्ट परिवहन एकल रेल + मेष बेल्ट परिवहन
परिवहन नियंत्रण का तरीका आवृत्ति परिवर्तक + आयातित परिवहन मोटर आवृत्ति परिवर्तक + आयातित परिवहन मोटर आवृत्ति परिवर्तक + आयातित परिवहन मोटर
श्रृंखला संरचना डबल रो चेन बकसुआ विरोधी जामिंग प्लेट प्रकार डबल रो चेन बकसुआ विरोधी जामिंग प्लेट प्रकार डबल रो चेन बकसुआ विरोधी जामिंग प्लेट प्रकार
गाइड रेल की संरचना पूर्ण और अनुभागीय प्रकार पूर्ण और अनुभागीय प्रकार पूर्ण और अनुभागीय प्रकार
गाइड रेल की चौड़ाई समायोजन इलेक्ट्रिक मोटर द्वारा गाइड रेल की चौड़ाई समायोजन इलेक्ट्रिक मोटर द्वारा गाइड रेल की चौड़ाई समायोजन इलेक्ट्रिक मोटर द्वारा गाइड रेल की चौड़ाई समायोजन
शीर्ष कवर शुरू करें ऊपरी ढक्कन भट्ठी में सुविधाजनक सफाई के लिए विद्युत द्वारा खोला जाता है ऊपरी ढक्कन भट्ठी में सुविधाजनक सफाई के लिए विद्युत द्वारा खोला जाता है ऊपरी ढक्कन भट्ठी में सुविधाजनक सफाई के लिए विद्युत द्वारा खोला जाता है
यूपीएस बैकअप पावर सप्लाई बैकअप पावर सप्लाई बैकअप पावर सप्लाई
शीतलन विधि मजबूर हवा ठंडा मजबूर हवा ठंडा मजबूर हवा ठंडा


अनुप्रयोग:

व्यापक रूप से इलेक्ट्रॉनिक्स विनिर्माण, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स, संचार उपकरण, एयरोस्पेस, चिकित्सा उपकरण, एलईडी लैंप, कंप्यूटर और परिधीय, स्मार्ट होम में उपयोग किया जाता है,स्मार्ट रसद, लघु और उच्च शक्ति अनुपात वाले इलेक्ट्रॉनिक उपकरण।



इलेक्ट्रॉनिक जेटी रिफ्लो ओवन जेटीआर-1200 एसएमडी 12 जोन पीसीबी रिफ्लो एसएमटी विनिर्माण 0
